什么是煙氣脫硫擋板門
擋板門是一種集流體動力學、材料防腐學、機械傳動學于一體的管道控制設備。簡單來說，煙氣脫硫擋板門是一種安裝在煙風管道（如吸收塔進出口、旁路煙道）上的百葉窗式截斷裝置。其主要職能是在高溫（~350℃）、高腐蝕（SO?、HCl、HF）、高含塵的惡劣煙氣環境中，實現零泄漏隔離與低阻流通的動態平衡。
主要功能作用：
- 導流：正常情況下，引導煙氣順利進入吸收塔進行脫硫。
- 隔離：當脫硫系統需要檢修或故障時，迅速切斷煙氣，防止未處理的高硫原煙氣泄漏到凈煙道或大氣中。
- 旁路：在緊急工況下，將煙氣直接切換到旁路煙道排入煙囪，保障鍋爐主機不停機。
由于它常年工作在含有二氧化硫（SO?）、粉塵且有一定溫度（通?！?00℃）的惡劣煙氣環境中，因此對密封性、耐腐蝕性和結構強度的要求較高。
主要結構拆解：三重防御體系

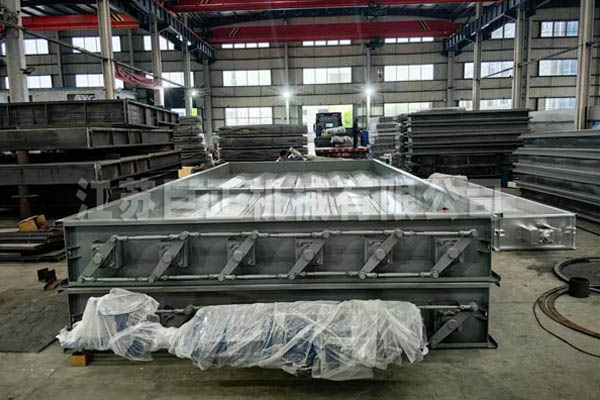

目前行業內應用廣泛的配置為雙百葉窗式擋板門。其結構設計組成體系：
第一重：主體框架與葉片——“骨骼與鎧甲”
- 框架剛性設計：摒棄普通角鋼，采用重型H型鋼或箱型梁焊接。這不僅是支撐，更是為了抵抗煙道熱膨脹產生的巨大推力和負壓吸力，防止框架變形導致密封失效。
- 葉片結構：通常采用中空腔或箱型結構，內部加有加強筋，既減輕了重量，又防止在高溫下翹曲變形。
- 葉片形狀：常設計為流線型（如機翼型），全開時對煙氣的阻力小，壓損通?？煽刂圃?0Pa以內。
第二重：彈性機械密封——“物理防線”
彈性密封?是阻擋煙氣的第一道實體屏障：在葉片邊緣裝有柔性石墨金屬絲增強密封帶或不銹鋼/鎳基合金密封片。關閉時，葉片與框架上的密封座壓緊，形成第一道物理屏障。
- 材料革命：摒棄傳統橡膠，采用柔性石墨編織帶或鎳基合金（Inconel）薄片，背襯耐高溫彈簧鋼板。
- 動態補償：當葉片受熱膨脹或存在制造公差時，彈簧系統能提供持續的壓緊力，確保即使在熱態下，葉片與閥座之間依然“密不透風”。
第三重：加壓氣密封系統——“氣幕防線”
空氣密封是實現零泄漏的關鍵：在兩個葉片中間的腔室內，通入壓力高于煙氣壓力（通常高500Pa以上）的清潔熱密封空氣。這股“氣幕”填充了可能的微小間隙，徹底阻斷煙氣穿透。
- 運作邏輯：在兩排葉片形成的封閉腔室內，注入壓力高于煙氣壓力（通常高500-1000Pa）的清潔熱風。
- 氣幕效應：這股高壓氣流形成一道無形的“氣墻”，填充了所有微觀縫隙。即使有微量煙氣想滲透，也會被這股逆流的高壓風吹回原位。
脫硫擋板門的重要性能指標
衡量一款脫硫擋板門性能的五大關鍵指標：
1. 密封性能：零泄漏的底線
- 指標定義：在關閉狀態下，阻止煙氣穿透的能力。
- 硬核表現：
- 機械密封：常規泄漏率通常要求 ≤0.1%（甚至更低）。
- 氣密封加持：配合密封空氣系統，可實現零泄漏。
2. 耐溫與耐腐蝕：惡劣環境的生存戰
- 溫度耐受：需長期承受150℃~180℃的正常工作溫度，并能短時間耐受250℃~350℃的事故高溫?zé)煔狻?/div>防腐設計：
- 材質：接觸煙氣的部件常采用316L 不銹鋼、2205 雙相鋼或C276 哈氏合金。
- 涂層：碳鋼基體常輔以耐高溫鱗片樹脂或陶瓷涂層。
3. 流阻特性：節能的關鍵
- 指標定義：全開狀態下對煙氣流速的阻礙程度（壓力損失）。
- 硬核表現：機翼型葉片設計可將壓損控制在≤ 50 Pa。
4. 啟閉時間與可靠性
- 動作速度：從全開到全關的時間通常要求≤ 60 秒（緊急快關型甚至要求 ≤ 10 秒）。
- 壽命周期：設計動作次數通常要求≥ 10 萬次，或連續運行5-10 年免大修。
5. 控制精度與聯鎖
- 信號反饋：具備全開、全關、中間位置（4-20mA）信號輸出。
- 安全聯鎖：與增壓風機、密封風機、脫硫系統（FGD）實現 DCS 連鎖控制。
總之，在火力發電、鋼鐵冶煉及化工行業的煙氣凈化系統中，煙氣擋板門雖只是管道中的一個“閥門”，但它直接關系到整個脫硫系統的運行效率和環保合規性。該煙氣脫硫擋板門然不像吸收塔那樣直接參與化學反應，但卻是保障脫硫系統靈活投切、安全隔離以及達標排放的重要設備。
